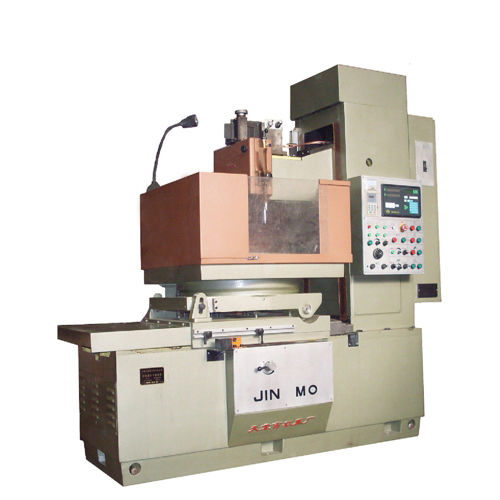

MJCK7363型卧轴圆台交流伺服数控平面磨床

MJCK7363型卧轴圆台交流伺服数控平面磨床

MJCK7363型卧轴圆台交流伺服数控平面磨床是用砂轮圆周进行磨削的平面磨床，用于加工两平面的平行度和光洁度要求较高的平面，由于该机床工作台能绕水平轴回转角度，故又能磨削内、外锥形表面。
本机床适用于汽车厂、轴承厂、发动机厂和一般机械厂的产品车间或工具车间，加工盘形刀具、活塞环、摩擦片及轴承圈等零件。

MJCK7363主要规格参数：Main Specifications:

工作台直径	Diameter of worktable	Φ630mm
磨削范围 (直径×高)	Grinding Range of Workkpiece (D×H)	Φ630×255mm
拖板纵向 移动速度 (液压无级)	Longitudinal Moving Speed  of the Drag Plate (Hydraulic Stepless)	0.1～2.0m/min
工作台最大 倾斜角度	Max. Inclined Angle of the Work Table	±3°
工作台转速 (无级)	Rotational Speed of Working Table(Stepless)	30～150r/min
主轴转速	Rotational Speed of Main Spindle	1450r/min
磨头垂直进给量	Auto-Vertical Feed of Grinding Head	(电子手轮)一格0.001mm、一圈0.1mm (自动五级)0.001、0.0025、0.005、0.01、0.02mm
磨头快速 升降速度	Rapid Up-and-Down Speed  of the Grinding Head	200mm/min
砂轮尺寸 (外径×宽×内径)	Grinding Wheel Dimensions(DO×W×IO)	Φ400×40×Φ203mm
磨头主轴电机功率	Power of the Grinding Head Motor	7.5KW
试件平面度	Work Piece Planeness	1000:0.01mm
主机外形尺寸 (长×宽×高)	Overall Machine Dimensions	2100×1365×1863mm
主机包装尺寸 (长×宽×高)	Overall Packed Machine Dimensions(L×W×H)	2560×1600×2250mm
机床净重	Net Weight	4000kg
