高精度圆台磨床
73系列高精度卧轴圆台平面磨床

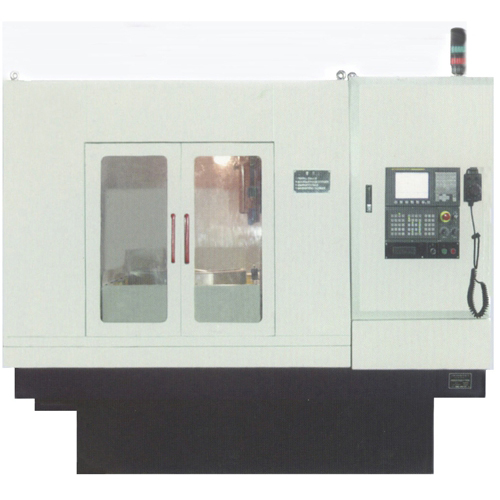

MGK7363型高精度卧轴圆台数控平面磨床是用砂轮周边对金属材料进行磨削的精密加工设备。可加工直径小于Φ630mm，对平面度和粗糙度要求较高的工件平面。 工件平面度可达0.003mm， 表面粗糙度Ra值可达0.08μm。工作台与床身纵向运动（X轴）和磨头垂直运动（Y轴）两个坐标轴， 均采用由交流伺服电机驱动的滚珠丝杠传动。 并配备直线编码器，形成闭环系统，进给灵敏、定位可靠。使用数控轴联动功能可以磨削内、外锥形表面。本机床配置西门子802D数控系统，X、Z两轴联动。具有较高的自动化性能。操作者可根据零件加工要求编制程序，机床自动完成工件的加工过程。机床可广泛应用于机械加工领域，包括轴承、工具、模具、机械零件等加工制造行业。
|
MGK7363主要规格参数 |
|
|
工作台工作面直径 |
Φ630mm |
|
可磨工件最大高度 |
250mm |
|
拖板纵向移动最大行程 |
430mm |
|
拖板纵向移动速度（X轴无级调速） |
50～2000 mm/min |
|
磨头垂直移动速度（Y轴无级调速） |
10～500 mm/min |
|
工作台转速（无级调速） |
20～100 r/min |
|
砂轮尺寸（外径×宽×内径） |
Φ400×40×Φ127 mm |
|
磨头最大垂直移动距离 |
325mm |
|
磨头垂直微进给量 |
0.001 mm |
|
拖板纵向微进给量 |
0.001 mm |
|
砂轮主轴电机（功率／转速） |
7.5 KW／1440 r/min |
|
工作台纵向移动 交流伺服电机（扭矩／转速） |
12 N·M／3000 r/min |
|
磨头垂直移动 交流伺服电机（扭矩／转速） |
7 N·M／3000 r/min |
|
工作台齿轮减速马达（功率／转速／速比） |
1.5 KW／1440 r/min／1:15 |
|
静压磨头润滑油泵电机（功率／转速） |
0.55 KW／1400 r/min |
|
机床尺寸（长×宽×高） |
2550×1780×2100 mm |
|
机床净重 |
5000 kg |
